Локальные сети для начинающих (на примере LANtastic)


За и против 10BASE-T:


Разводка контактов разъема RJ-45

PRO:

  • Более простая локализация ошибок по сравнению с другими вариантами Ethernet - кабели можно просто отсоединять для проведения диагностики.
  • Кабель достаточно дешев и иногда устанавливается заранее при строительстве здания.

CONTRA:

  • Организация сети удорожается за счет установки концентратора, который не требуется при других вариантах Ethernet.
  • Кабель недостаточно защищен от помех по причине отсутствия экрана, что может затруднить организацию сети в производственных помещениях.

Буква T в акрониме 10BASE-T напоминает о типе кабеля (twisted-pair); она же может служить напоминанием о способе соединения - телефонные разъемы RJ45. Буква Т похожа на цифру 1, что служит напоминанием о длине сегмента - 100 метров.

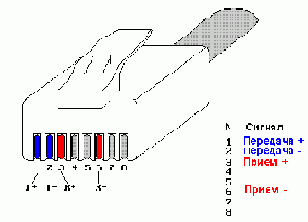

В разъемах RJ-45 для соединения сети 10BASE-T используются контакты 1,2,3, 6. Разводка кабеля в разъеме показана на рисунке.
