Коаксиальный кабель: ThickNet, 10BASE5, толстый коаксиал

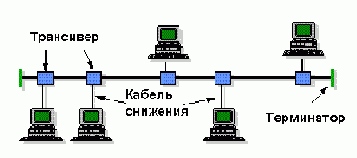

В качестве среды передачи используется коаксиальный кабель специального типа, который называют обычно "толстым". Каждый компьютер подсоединяется к главному кабелю (магистраль, backbone) с помощью специального "кабеля снижения" (drop cable). Этот кабель, в свою очередь, присоединяется к AUI-порту сетевого адаптера с помощью разъема DB15.

Типы кабеля:

  • BELDEN #9880, 89980;
  • кабель снижения BELDEN #9902, 9903.

Ограничения сегмента (помните, что сегментом называется общая длина кабеля между двумя терминаторами, устанавливаемыми на обоих концах сети). Стандарт 10Base5 поддерживает до 100 узлов на сегмент, длина которого не должна превышать 500 метров.
